28. AUTO CAD 플롯(PLOT) 알아보기 - 2 (도면 축척)
도면 축척
축척이 존재하는 이유는 간단합니다. 모든 도면은 실제 사이즈를 기준으로 그려야 합니다. 예를 들어 건축의 가로와 세로가 10m x 10m이라면 오토캐드에서는 10m x 10m 건축을 실제 사이즈로 그릴 수 있지만 이 도면을 1:1 비율로 출력하고자 한다면 불가능합니다. A3 종이의 사이즈는 420mm x 297mm로 건축 크기에 비해 너무 작기 때문입니다. 하지만 이 1:1의 축척을 1:100, 1:200 등의 축척을 사용하면 A3 종이 사이즈에 큰 건축을 표현할 수 있습니다.

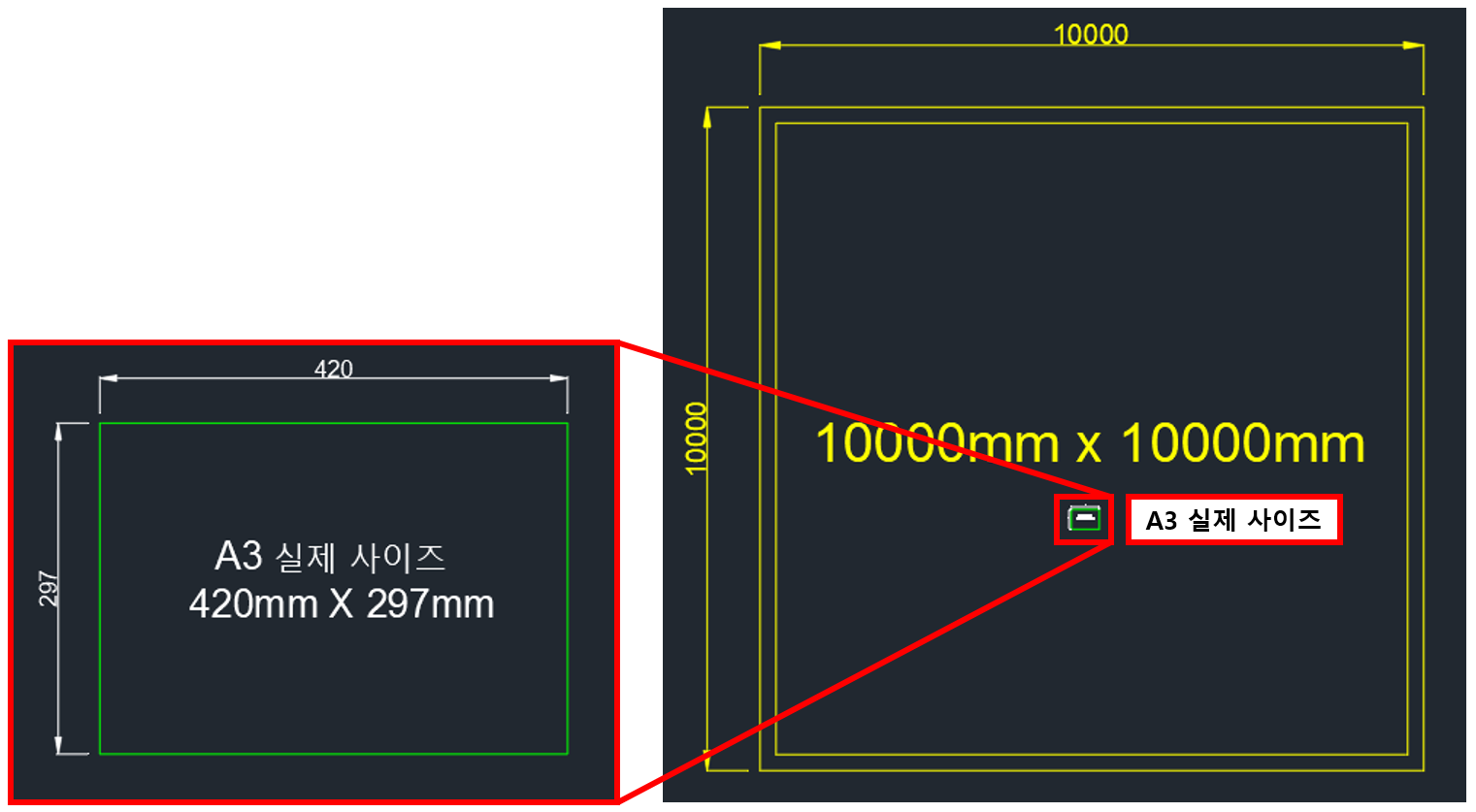

A3 사이즈는 420mm x 297mm이라 10m x 10m 건축을 포함할 수 없습니다. 이때 건축 등 도면의 내용은 항상 실사이즈로 그려야 하므로 건축을 줄이는 것이 아니라 A3 사이즈를 키워서 출력하는 범위에 포함시킵니다. 출력하는 A3 출력 범위를 100배만큼 키우면 1:100 축척, 200배만큼 키우면 1:200 축척이라고 생각하시면 됩니다.
실제 A3용지에 1:100 축척으로 작업한 도면을 출력해서 10m 구간을 일반 자로 측정해보면 0.1m로 측정됩니다. 10m가 0.1m로 100배만큼 줄어든 크기로 출력됩니다. 축척에 따라 일반 자로 측정하고 계산을 해도 실제 길이를 알 수 있지만 축척 도면에서 사용하는 SCALE 자로 측정하면 바로 m 단위로 도면에 길이를 측정할 수 있습니다.
용지에 맞춤
플롯 옵션에 보면 축척을 입력할 수 있는 플롯 축적 옵션이 있습니다. 이 옵션 중에는 용지에 맞춤 체크 표시 부분이 있는데 실제 작성한 A4, A3의 축적 비율이 미세하게 다르게 표시된다면 용지에 맞춤 체크 부분을 풀고 직접 축척을 기입하여 출력할 수 있게 해 줍니다.
위 이미지처럼 축척이 미세하게 맞지 않으면 용지의 맞춤 체크를 풀고 단위를 100으로 지정하여 축척을 맞춰주면 됩니다.
