29. AUTO CAD 플롯(PLOT) 알아보기 - 3 (CTB)

플롯 스타일 테이블 편집기에서 색상에 따라 특성 값을 세팅해주면 출력할 도면 객체의 색상에 따라 선의 출력 결과가 달라집니다. 이 세팅 값에 따라 도면에서 객체 별로 사용할 색상들이 결정된다고 보면 됩니다.

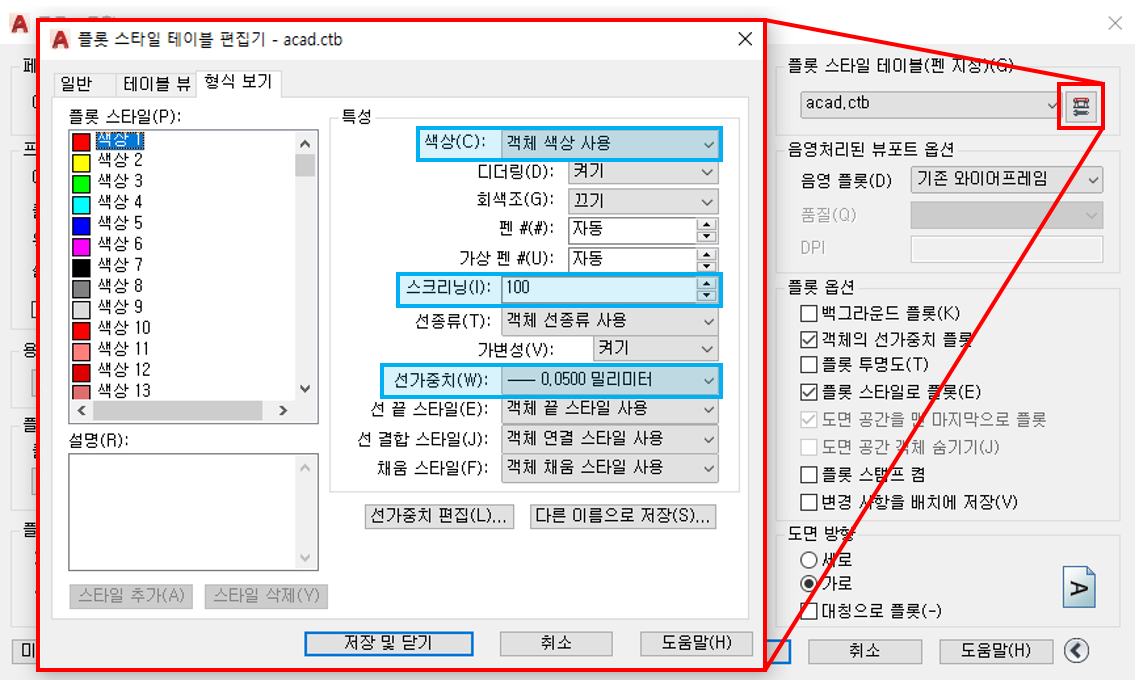

CTB 설정

CTB 설정은 플롯의 플롯 스타일 테이블에서 설정할 수 있습니다. 특성 창을 보면 다양한 옵션들이 있는데 이들 중 색상, 스크리닝, 선 가중치 정도만 변경하여 적용하면 도면 출력 결과를 조절할 수 있습니다. 각 특성은 색상 별로 지정할 수 있으며 Shift, Ctrl 키를 통해 동시에 색상들을 선택해서 한꺼번에 지정할 수도 있습니다.



색상 - 기본은 객체 색상 사용으로 되어 있습니다. 객체 색상 사용은 도면에 그리는 객체의 색상을 출력 시 그대로 사용하겠다는 의미이며 아래 이미지에서 색상 1~6의 색상을 객체 색상 사용에서 파란색으로 변경해주면 도면에서 색상 1~6으로 작성한 선들은 출력 시 파란색으로 출력됩니다.

< 플롯 스타일 색 지정에 따른 출력 결과 >

실제 작업을 하다 보면 검은 바탕의 작업화면에서 파란색을 사용하면 잘 보이지 않는 경우가 많습니다. 작업 화면에서는 초록색 하늘색 등이 가장 직관적이며 가장 자주 쓰이는 색으로 지정하시면 됩니다.



스크리닝 - 스크리닝은 선의 흐린 정도를 변경해주는 특성입니다. 0~100까지 지정이 가능하고 0으로 갈수록 흐려지며 100이 제일 진한 설정이며 기본 값입니다. 일반적으로 배경이 되는 객체들은 60~70 정도 스크리닝을 세팅하면 표현하고자 하는 주 객체에 비해 흐리게 세팅되어 주 객체가 더 확연하게 표현됩니다.

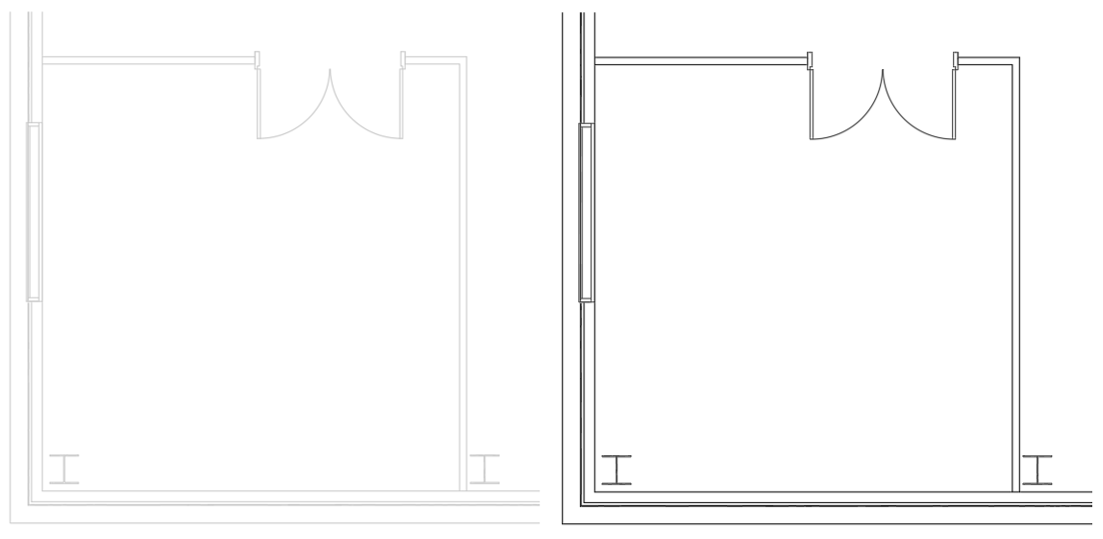

< 왼쪽 - 실제 도면, 오른쪽 - 스크리닝이 적용된 출력 결과 >



선 가중치 - 선 가중치는 출력되는 선의 두께를 밀리미터 기준으로 지정할 수 있습니다. 선 가중치를 두껍게 지정하면 도면상에서 일반 선으로 그리더라도 두꺼운 선으로 출력됩니다.

< 플롯 스타일 선 가중치 변경에 따른 출력 결과 >

선 가중치는 도면층 특성 관리자에서도 도면층마다 지정할 수 있습니다. CTB 설정에서도 레이어의 종류와 상관없이 색상에 따라 선 가중치를 설정할 수 있어 두 방법 다 선 가중치를 설정할 수 있지만 도면층 특성 관리자에서는 신규 도면을 작성할 때마다 레이어별 선 가중치를 설정해주어야 하고 CTB는 저장해놓고 도면 출력 시 불러와 적용할 수 있기 때문에 대부분의 상황에서 CTB를 세팅해놓고 불러와서 작업하는 것이 유리합니다.



< 같은 건축도면을 색상 변경 후 CTB 적용하여 출력 결과 >



CTB 설정해주는 가장 중요한 이유는 출력된 결과가 CTB에 따라 변하기 때문입니다. 일반적으로 모든 출력물은 흑백을 기준으로 출력하기 때문에 흑백 상태에서 도면층 별로 차이점을 주기 위해서는 선 가중치와 스크리닝이 세팅되어야 합니다.

예를 들어 도면에 건축기준에서 작업한다면 건축 자체가 직관적으로 보일 수 있게 세팅되어야 하고 기계설비기준에서 작업한다면 건축은 바탕이 되며 그 바탕 위에 기계설비의 객체들을 더 잘 보일 수 있게 작업해야 합니다. 이렇게 도면의 기준에 따라 CTB의 설정 기준을 세팅하고 작업하여야 도면의 내용에 맞는 출력 결과를 얻을 수 있습니다.
