16. AUTO CAD 신축(S) 알아보기

객체의 일부를 범위로 선택하여 늘리거나 줄이는 명령어입니다. 축척(SC)과 비슷한 명령어이지만 축척은 객체 전체를 비율로 변경한다면 신축은 객체의 일부만 변경 가능한 명령어입니다.



신축 - S (STRETCH)

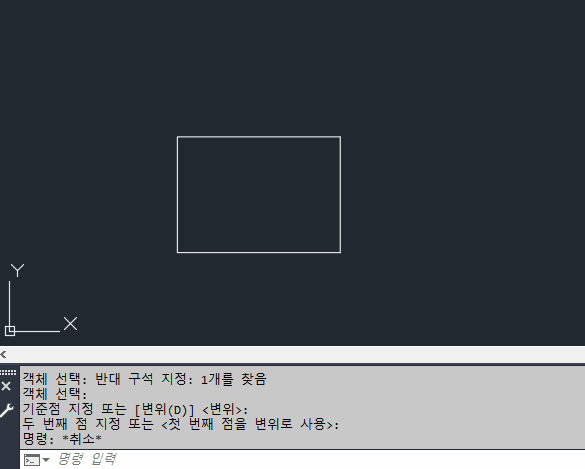

< 신축 범위 - 두포인트를 같이 지정 했을때와 꼭짓점 한군데만 지정했을 때 >



위 샘플 gif에서는 사각형의 한 면을 선택했을 때 면의 전체를 변경할 수 있지만 한 꼭짓점만 선택하게 되면 그 꼭짓점만 변경하게 되는 모습을 보여줍니다.



< 선의 끝부분을 변경 >



< 신축 범위를 객체 전체로 지정하면 객체 전체가 움직인다 >



신축 명령어는 객체의 일부만 변경하기 때문에 변경하고자 하는 객체를 선택할 때 객체의 일부만 선택해서 실행해야 합니다.  위의 예제 gif에서는 객체의 전체를 선택하게 되면 객체 전체가 움직이는 모습을 보여줍니다. 신축 명령어를 사용할 때는 변경하고자 하는 객체의 범위를 다양하게 지정하여 어떻게 변경되는지 확인하고 넘어가길 바랍니다.
