21. AUTO CAD 해치(H) 및 그라데이션 알아보기

해치는 닫힌 객체나 도형 등에 여러 패턴을 넣을 수 있는 명령어입니다. 범위를 구획하거나 특정 객체를 강조하는 등 다양하게 사용할 수 있으며 레이어의 종류나 색상 등도 변경할 수 있습니다.



해치 - H(HATCH)

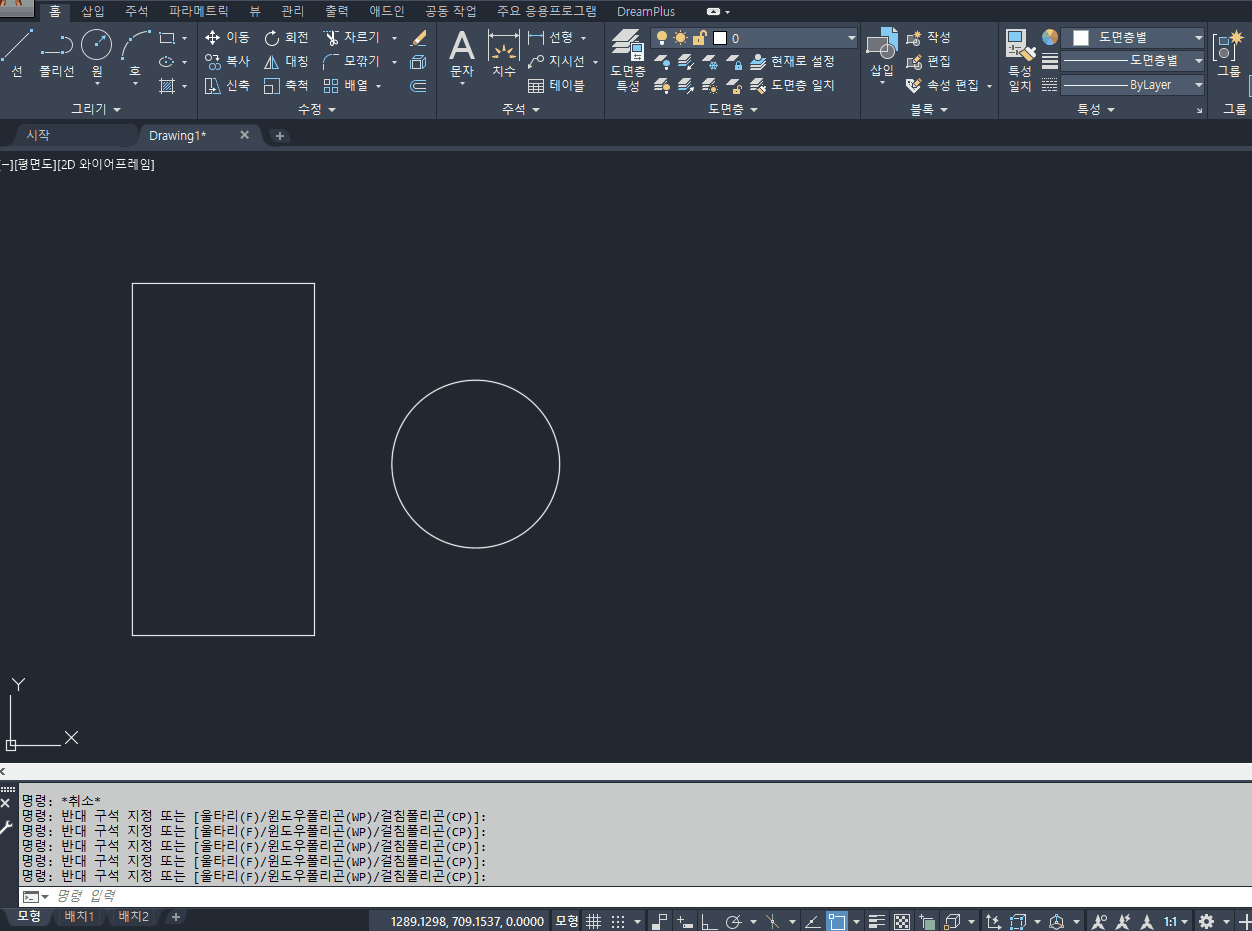

< 객체 선택 해치 입력과 점 선택 해치 입력 >

< 위쪽에 있는 메뉴바와 설정창(T)에서 옵션 >

해치 명령어를 실행하면 상단에 해치 관련 메뉴바가 활성화되지만 설정(T) 옵션에 들어가서 작업하시는 걸 추천합니다. 더 직관적이고 필요한 옵션들이 한 번에 모여있어 작업하기 쉽습니다.

< 해치 패턴 설정 >

 [ 추가: 점 선택 ]은  닫혀있는 객체 내부를 선택해서 해치를 넣을 수 있는 옵션이며



[ 추가: 객체 선택 ]은 닫혀있는 객체 자체를 선택해서 해치를 넣을 수 있는 옵션입니다.



< 해치 축척 및 각도 설정에 따른 결과 값 >

해치 - SOLID

해치패턴 중 SOLID패턴은 객체 내부를 단색으로 채워주는 패턴입니다. 많이 사용하는 해치 패턴 중 하나로 색상도 변경 가능합니다.

< 솔리드 해치 패턴 >



해치 - 그라데이션

그라데이션은 SOLID 패턴처럼 단색이 들어가는 패턴에 그라데이션을 줄 수 있는 기능입니다.

< 그라데이션 설정 >

그라데이션에 사용 할 두 색과 패턴을 설정하여 객체 내부에 설정한 그라데이션을 표시합니다.
